ऊर्जा मीटर परीक्षण प्रयोगशाला
उपभोग की गई बिजली का सटीक बिलिंग न केवल उपयोगिताओं के लिए, बल्कि उपभोक्ताओं के लिए भी महत्वपूर्ण है। इसलिए, यह दोगुना महत्वपूर्ण है कि ऊर्जा खपत को रिकॉर्ड करने के लिए उपयोग किए जाने वाले मीटर सटीक और विश्वसनीय हों, जिसके लिए मीटरों का निर्दिष्ट मानकों का अनुपालन आवश्यक है। इसलिए, उपयोगिताओं और मीटर निर्माताओं को आपूर्ति का अनुपालन और वांछित गुणवत्ता सुनिश्चित करने की आवश्यकता है। सीपीआरआई अपनी ऊर्जा मीटर परीक्षण प्रयोगशाला के माध्यम से गुणवत्ता प्राप्त करने के कार्य में सहायता प्रदान करता है। यह प्रयोगशाला राष्ट्रीय/अंतर्राष्ट्रीय मानकों के अनुसार 0.2 से 2.0 सटीकता वर्ग के स्थिर और स्मार्ट मीटरों का "प्रकार परीक्षण" करती है और घटिया मीटरों का प्रदर्शन परीक्षण भी करती है। प्रकार परीक्षण के अलावा, ईएमटीएल राष्ट्रीय/अंतर्राष्ट्रीय मानकों और उपयोगिता आवश्यकताओं के अनुसार डीएलएमएस प्रोटोकॉल परीक्षण, स्वीकृति परीक्षण, नियमित परीक्षण और छेड़छाड़ सिमुलेशन परीक्षण भी करता है।
सीपीआरआई ने निर्माताओं और विद्युत उपयोगिताओं की आवश्यकताओं को पूरा करने के लिए एक व्यापक ऊर्जा मीटर परीक्षण सुविधा स्थापित की है। यह प्रयोगशाला अत्याधुनिक तकनीक, उच्च परिशुद्धता और उच्च परिशुद्धता परीक्षण उपकरणों/प्रणालियों से सुसज्जित है, जो अंतर्राष्ट्रीय मानकों की आवश्यकताओं को पूरा करती है। परिशुद्धता परीक्षण पूरी तरह से स्वचालित प्रणाली पर किया जाता है। यह प्रयोगशाला स्टेटिक और स्मार्ट सिंगल-फेज/थ्री-फेज ऊर्जा मीटरों और ट्राइवेक्टर मीटरों, मल्टीफंक्शन मीटर, टीओडी, एबीटी मीटर आदि के लिए परीक्षण सुविधाएँ प्रदान करती है।
हमारी परीक्षण सुविधाओं का उपयोग उपयोगिताओं और मीटर निर्माताओं द्वारा बड़े पैमाने पर किया जाता है। ऊर्जा मीटर परीक्षण सुविधा को विकासात्मक सहायता के लिए भी बढ़ाया जाता है ताकि निर्माता को अपने अंतिम उत्पाद पर पहुंचने से पहले अपने निर्दिष्ट कार्य को बेहतर बनाने और सुनिश्चित करने में मदद मिल सके।
ईएमटीएल नवीनतम संशोधनों के साथ निम्नलिखित राष्ट्रीय/अंतर्राष्ट्रीय मानकों के अनुसार मीटरों के लिए व्यापक परीक्षण प्रदान करता है।
i. IEC62052-11:2020-सामान्य आवश्यकताएँ, परीक्षण और परीक्षण स्थितियाँ भाग 11: मीटरिंग उपकरण
ii. आईईसी 62053-21:2020-सक्रिय ऊर्जा के लिए स्थैतिक मीटर (वर्ग 1 और 2)।
iii. IEC 62053-22:2020-सक्रिय ऊर्जा के लिए स्थैतिक मीटर (वर्ग 0.2 S और 0.5 S)
iv.IEC 62052-23: 2020-प्रतिक्रियाशील ऊर्जा के लिए स्थैतिक मीटर (वर्ग 2 और 3)
v.IS 13779:2020 - एसी स्टेटिक WH मीटर - कक्षा 1 और 2
vi IS 14697:2021 - एसी स्टेटिक ट्रांसफार्मर संचालित WH और VARH मीटर क्लास 0.2S, 0.5S और 1.0S (संशोधन संख्या 1)
vii.सीबीआईपी रिपोर्ट संख्या 304 - एसी स्टेटिक विद्युत ऊर्जा मीटर का मानकीकरण।
viii. सीबीआईपी अनुसंधान प्रकाशन संख्या 325 - स्थैतिक ऊर्जा मीटर विनिर्देशों और परीक्षण पर सीबीआईपी मार्गदर्शिका
ix. IS15884:2010: सक्रिय ऊर्जा के लिए एसी प्रत्यक्ष रूप से जुड़े स्थिर पूर्वभुगतान मीटर (वर्ग 1 और 2)
x. IS16444:2015: एसी स्टेटिक डायरेक्ट कनेक्टेड वाट-आवर स्मार्ट मीटर क्लास 1 और 2 - विनिर्देश
xi. आईएस 15959 (भाग 1): 2011 - बिजली मीटर रीडिंग, टैरिफ और लोड नियंत्रण के लिए डेटा एक्सचेंज - सहयोगी विनिर्देश (स्थैतिक ऊर्जा मीटर के लिए भाग 1)।
xii. आईएस 15959 (भाग 2): 2016 - बिजली मीटर रीडिंग, टैरिफ और लोड नियंत्रण के लिए डेटा एक्सचेंज - आईएस 16444 (भाग 1): 2015 के भाग के रूप में सहयोगी विनिर्देश भाग 2 स्मार्ट मीटर।
xiii.आईएस 15959 (भाग 3): 2017 - बिजली मीटर रीडिंग, टैरिफ और लोड नियंत्रण के लिए डेटा एक्सचेंज - सहयोगी विनिर्देश - भाग 3 स्मार्ट मीटर (ट्रांसफार्मर संचालित केडब्ल्यूएच और केवीएआरएच, क्लास 0.2 एस, 0.5 एस और 1.0 एस) आईएस 16444 (भाग 2): 2017 के भाग के रूप में।
सीपीआरआई में ऊर्जा मीटर परीक्षण के लिए प्रमुख उपकरण हैं:
i. 0.05 एवं 0.02 वर्ग रेफ. मीटर के साथ बहु-स्थिति पूर्णतः स्वचालित मीटर परीक्षण बेंच।
ii. 200A तक मीटर का परीक्षण करने में सक्षम स्थैतिक स्रोत
iii. वर्ग 0.05 और 0.1 के परिशुद्धता संदर्भ ऊर्जा मानक।
iv.सर्ज जनरेटर (7kV).
v. सर्ज जनरेटर (10 केवी).
vi. ईएमआई/ईएमसी परीक्षण सेट अप में निम्नलिखित शामिल हैं: -

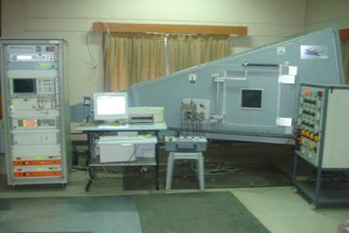

- GETM सेल आधारित आरएफ प्रतिरक्षा परीक्षण प्रणाली

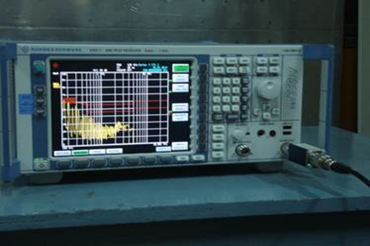

- आरएफ ईएमआई रिसीवर
- ईएफटी जेनरेटर
- सर्ज जनरेटर
- ईएसडी जनरेटर (30kV तक)
vii. चमक तार उपकरण.
viii. जलवायु कक्ष (शुष्क/ठंडा/आर्द्रता)।
ix. एसी/डीसी चुंबकीय कॉइल.
x. वर्तमान सेटअप से कम समय अधिक
पूर्ण प्रकार के परीक्षणों और छेड़छाड़ सिमुलेशन परीक्षणों के लिए सभी सहायक और संबद्ध परीक्षण उपकरण।
निम्नलिखित परीक्षण किये जा सकते हैं।
- राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार इन्सुलेशन गुणों का परीक्षण।
- राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार सटीकता आवश्यकताओं का परीक्षण।
- राष्ट्रीय और अंतर्राष्ट्रीय मानकों के अनुसार विद्युत आवश्यकताओं का परीक्षण।
- राष्ट्रीय मानकों के अनुसार तथा आंशिक रूप से अंतर्राष्ट्रीय मानकों के अनुसार विद्युतचुंबकीय अनुपालन के परीक्षण।
- जलवायु संबंधी आवश्यकता के परीक्षण.
- यांत्रिक आवश्यकता के परीक्षण.
- उपयोगिताओं की निविदा विनिर्देशों के अनुसार सत्यापन / छेड़छाड़ सिमुलेशन।
ईएमटीएल निम्नलिखित क्षेत्रों में परामर्श सेवाएं भी प्रदान करता है:
-
- आरटीएल, नोएडा से IS 15707:2006 के अनुसार साइट पर ऊर्जा मीटरों की मोबाइल जांच की पेशकश की जाती है। मोबाइल परीक्षण सुविधा ISO 17025-2005 के अनुसार मान्यता प्राप्त है।
- ऊर्जा मीटरों का तृतीय पक्ष निरीक्षण और विक्रेता विश्लेषण
- उपयोगिताओं, न्यायिक अदालतों, पुलिस विभागों द्वारा संदर्भित छेड़छाड़ वाले मीटरों की जांच और विश्लेषण।
ग्राहक:
ईएमटीएल विश्वसनीय और गुणवत्तापूर्ण सेवा प्रदान करता है जिसका लाभ भारत में बिजली उपयोगिताओं, भारत और विदेशों में स्थित ऊर्जा मीटर निर्माताओं द्वारा बड़े पैमाने पर उठाया जा रहा है। बांग्लादेश, चीन, तुर्की और ओमान सल्तनत के विदेशी ग्राहकों ने हमारी सेवाओं का लाभ उठाया है।
डीएलएमएस प्रोटोकॉल परीक्षण
स्थैतिक ऊर्जा मीटरों और स्मार्ट मीटरों के लिए ओपन प्रोटोकॉल का कार्यान्वयन आज के परिदृश्य में स्वचालित मीटर रीडिंग (एएमआर), उन्नत मीटरिंग अवसंरचना (एएमआई) और देश भर में स्मार्ट ग्रिड के लिए एक महत्वपूर्ण विशेषता है, जो ऊर्जा मीटरों के बीच अंतर-संचालन सुनिश्चित करता है।
आईईसी 62056 पर आधारित यह ओपन प्रोटोकॉल, डेटा अधिग्रहण से जुड़ी कई चुनौतियों के साथ-साथ भारत में विभिन्न ऊर्जा मीटर निर्माताओं के बीच एकरूपता और समरूपता का समाधान करता है। इसके बाद, भारतीय मानक ब्यूरो (बीआईएस) ने भारतीय सहयोगी विनिर्देश (आईसीएस) तैयार किया और प्रकाशित किया:
- आईएस 15959 (भाग 1): 2011 - बिजली मीटर रीडिंग, टैरिफ और लोड नियंत्रण के लिए डेटा एक्सचेंज - सहयोगी विनिर्देश (स्थैतिक ऊर्जा मीटर के लिए भाग 1)।
- आईएस 15959 (भाग 2): 2016 - बिजली मीटर रीडिंग, टैरिफ और लोड नियंत्रण के लिए डेटा एक्सचेंज - सहयोगी विनिर्देश भाग 2 स्मार्ट मीटर आईएस 16444 (भाग 1): 2015 के भाग के रूप में।
आईएस 15959 (भाग 3): 2017 - बिजली मीटर रीडिंग, टैरिफ और लोड नियंत्रण के लिए डेटा एक्सचेंज - सहयोगी विनिर्देश - भाग 3 स्मार्ट मीटर (ट्रांसफार्मर संचालित केडब्ल्यूएच और केवीएआरएच, क्लास 0.2 एस, 0.5 एस और 1.0 एस) आईएस 16444 (भाग 2): 2017 के भाग के रूप में।
यह अनुषंगी विनिर्देश भारत में ओपन प्रोटोकॉल ऊर्जा मीटरों और स्मार्ट मीटरों के डिज़ाइन की विशिष्ट आवश्यकताओं को संबोधित करता है। स्थैतिक और स्मार्ट ऊर्जा मीटरों के लिए आईसीएस, उन्नत मीटरिंग अवसंरचना (एएमआई) के लिए आधारशिला का काम भी करेगा।
उपयोगिताओं और मीटर निर्माताओं की डीएलएमएस प्रोटोकॉल परीक्षण आवश्यकताओं को पूरा करने के लिए, सीपीआरआई ने बेंगलुरु, भोपाल और नोएडा स्थित अपनी इकाइयों में अत्याधुनिक डीएलएमएस प्रोटोकॉल परीक्षण सुविधाएँ स्थापित की हैं। अनुरूपता परीक्षण उपकरण (सीटीटी) और कार्यात्मक मूल्यांकन उपकरण (एफईटी) के नवीनतम संस्करणों का उपयोग करके, स्थिर और स्मार्ट मीटर, दोनों की अनुपालन क्षमता का सत्यापन किया जाएगा। इसके अतिरिक्त, स्मार्ट मीटरों की संचार क्षमता का भी आकलन किया जा सकेगा।
प्रयोगशाला की परीक्षण और विकास सहायता सेवाओं का उपयोग कई भारतीय और विदेशी निर्माताओं, उपयोगिताओं और इंटीग्रेटर्स द्वारा किया गया है। सीपीआरआई जिनेवा स्थित डीएलएमएस यूए (डिवाइस लैंग्वेज मैसेज स्पेसिफिकेशन यूजर एसोसिएशन) का सदस्य है। सीपीआरआई परीक्षण रिपोर्टों पर डीएलएमएस यूए का लोगो होगा, जैसा कि नीचे दिखाया गया है।
डीएलएमएस प्रोटोकॉल परीक्षण सुविधाओं को (i) आईएसओ/आईईसी 17025:2017 मानक के अनुसार एनएबीएल और (ii) डीएलएमएस/सीओएसईएम से संबंधित परीक्षण गतिविधियों के लिए बीआईएस द्वारा मान्यता प्राप्त है, जो प्रासंगिक मानकों का पालन करती है। किए गए प्रमुख परीक्षण नीचे सूचीबद्ध हैं:
IEC 62056 के सामान्य अनुपालन में अनुरूपता परीक्षण
DLMS/COSEM (IEC 62056) अनुरूपता प्रमाणन योजना का उद्देश्य यह प्रमाणित करना है कि परीक्षणाधीन कार्यान्वयन (IUT) DLMS/COSEM विनिर्देश में उपलब्ध सुविधाओं में से चयनित सुविधाओं को सही ढंग से लागू करता है। परीक्षण प्रक्रिया के एक भाग के रूप में, CPRI के पास ऊर्जा मीटरों (स्थिर और स्मार्ट मीटर) के लिए एक DLMS/COSEM परीक्षण सुविधा है जो HDLC, TCP/IP-आधारित (वायर्ड और वायरलेस) संचार प्रोफाइल का समर्थन करती है, जिसमें स्मार्ट मीटरों में डेटा-स्तरीय सुरक्षा के लिए सुरक्षा परतें भी शामिल हैं।
ऊर्जा मीटरों (स्थिर और स्मार्ट मीटर) के लिए विभिन्न आईसीएस के साथ सामान्य अनुरूपता में पैरामीटर सत्यापन
पैरामीटर सत्यापन कार्यात्मक मूल्यांकन उपकरण (FET) का उपयोग करके किया जाता है, जो IS 15959 (भाग 1): 2011, भाग 2: 2016, और भाग 3: 2017, साथ ही IS 16444 (भाग 1): 2015 और IS 16444 (भाग 2): 2017 के अनुसार एक स्वचालित परीक्षण उपकरण है। यह उपकरण सत्यापित करता है कि मीटरों में लागू पैरामीटर ICS के अनुरूप हैं। FET डेटा को पढ़ने, लिखने और संशोधित करने के लिए सभी संबद्धताओं (स्थिर मीटरों के लिए PC, MR, US और स्मार्ट मीटरों के लिए PC, MR, US, PUSH, फ़र्मवेयर अपग्रेड और IHD) तक पहुँच सकता है।
पैरामीटर सत्यापन
- एसएनआरएम/यूए
- ऑब्जेक्ट सूची डाउनलोड करें
- एसोसिएशन की संपत्तियां
- एक साथ संचालन
सुरक्षा
- निम्नतम स्तर का सुरक्षा रहस्य
- निम्न स्तरीय सुरक्षा (LLS) रहस्य
- उच्च स्तरीय सुरक्षा (HLS) रहस्य
पैरामीटर सूची
- तात्कालिक पैरामीटर
- तात्कालिक मापदंडों का स्नैप शॉट
- स्केलर प्रोफ़ाइल
- ब्लॉक लोड प्रोफ़ाइल पैरामीटर
- ब्लॉक लोड प्रोफ़ाइल के लिए रेंज द्वारा चयनात्मक पहुँच
- दैनिक लोड प्रोफ़ाइल पैरामीटर
स्मार्ट मीटर के लिए FET द्वारा समर्थित परीक्षण मामले - उपरोक्त सभी परीक्षण मामलों के अतिरिक्त
- स्मार्ट मीटर एसोसिएशन की आवश्यकताएं
- घर में प्रदर्शन सेवाएँ
- पुश सेवाएँ
- उन्नत सुरक्षा प्रोफ़ाइल
- संचार प्रोफ़ाइल
- प्रक्रिया यंत्र सामग्री अद्यतन
- सेवाओं को कनेक्ट/डिस्कनेक्ट करें
- लोड सीमा
- दैनिक लोड प्रोफ़ाइल के लिए सीमा के अनुसार चयनात्मक पहुँच
सामान्य प्रयोजन पैरामीटर
- नाम प्लेट का विवरण
- प्रोग्रामयोग्य पैरामीटर
- ToU सेटिंग
- बिलिंग अवधि
- बिलिंग अवधि काउंटर
इवेंट कोड और इवेंट लॉगिंग
- वोल्टेज से संबंधित
- वर्तमान से संबंधित
- बिजली से संबंधित
- लेन-देन संबंधी
- अन्य (चुंबकीय घटना, तटस्थ गड़बड़ी, कम शक्ति कारक, कम आवृत्ति)
- नॉन रोल ओवर
- इवेंट लॉग प्रोफ़ाइल के लिए प्रविष्टि द्वारा चयनात्मक पहुँच
